米Alpha and Omega Semiconductor（AOS）は、小型のDFNパッケージに封止したスーパージャンクション（SJ：Super Junction）型のパワーMOSFETを3製品発売した（ニュースリリース）。いずれも同社のスーパージャンクション型パワーMOSFET製品ファミリー「αMOS5」に含まれるものだ。nチャネル品である。3製品の内訳は、実装面積が8mm×8mmのDFNに封止した＋600V耐圧品「AONV210A60」と、実装面積が5mm×6mmのDFNに封止した＋700V耐圧品「AONS660A70F／AONS1R6A70」である。例えば、実装面積が8mm×8mmのDFN封止品は、パワーMOSFETの一般的なパッケージであるD2PAKと比較すると実装面積を約61％削減できる。さらに、実装面積が8mm×8mmのDFNは0.75mmと薄いため、D2PAKに比べると実装高さを67％低くすることが可能だ。急速充電器やACアダプターのほか、パソコンやサーバー、通信機器、データセンター機器などのスイッチング電源などに向ける。

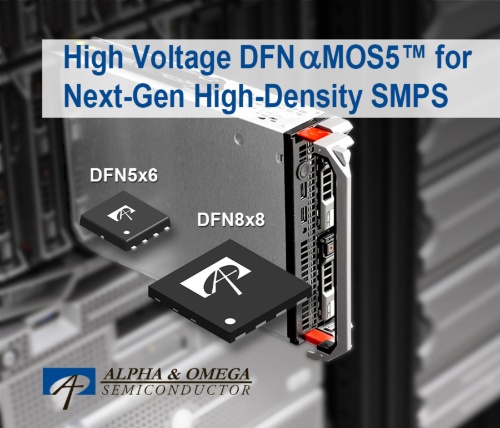

小型DFNパッケージ封止したスーパージャンクション型パワーMOSFET。Alpha and Omega Semiconductorのイメージ
[画像のクリックで拡大表示]
AONV210A60の最大ドレイン電流は、連続時に20A、パルス時に80A。オン抵抗は、ゲート-ソース間電圧が＋10Vのときに190mΩ（標準値）。全ゲート電荷量は34nC（標準値）。入力容量は1935pF（標準値）。出力容量は55pF（標準値）。帰還容量は1.25pF（標準値）。ゲート抵抗は5Ω（標準値）である。
AONS660A70Fの最大ドレイン電流は、連続時に9.6A、パルス時に34A。オン抵抗は、ゲート-ソース間電圧が＋10Vのときに550mΩ（標準値）。全ゲート電荷量は14.5nC（標準値）。入力容量は900pF（標準値）。出力容量は23pF（標準値）。帰還容量は1.4pF（標準値）。ゲート抵抗は2Ω（標準値）である。
AONS1R6A70の最大ドレイン電流は、連続時に4.6A、パルス時に15A。オン抵抗は、ゲート-ソース間電圧が＋10Vのときに1.3Ω（標準値）。全ゲート電荷量は8nC（標準値）。入力容量は354pF（標準値）。出力容量は12pF（標準値）。帰還容量は1.3pF（標準値）。ゲート抵抗は7.3Ω（標準値）である。
3製品いずれも、すでに量産を始めている。1000個購入時の米国での参考単価は、AONV210A60が2.7米ドル、AONS660A70Fが1.05米ドル、AONS1R6A70が0.72米ドルである。
